使用Graphviz动态生成流程图

前言

作为一个程序员，每天画画流程图，那是必不可少的工作。作为一个已经code了7年的programmer（姑且这么叫吧），使用过比较多的流程图工具，也知乎了一波，最后还是选择了Graphviz! 大概列一下流程图的工具，这里就不一一比较了，青菜萝卜各有所爱！

1. ProcessOn在线，免费的只有9个文件，完全不够用！
2. visio,知名产品了，可惜要手动拖来拖去才能把流程理的比较好看，不大适合程序员（我这种）
3. office,这个大家都知道，理由和visio一样
4. Graphviz这个我的大爱，跨平台，而且还能和doxygen配合生成一系列的文档及调度流程！link

安装

直接从官网上download下来安装就可以，整个安装流程我就一笔带过。Download Link

使用

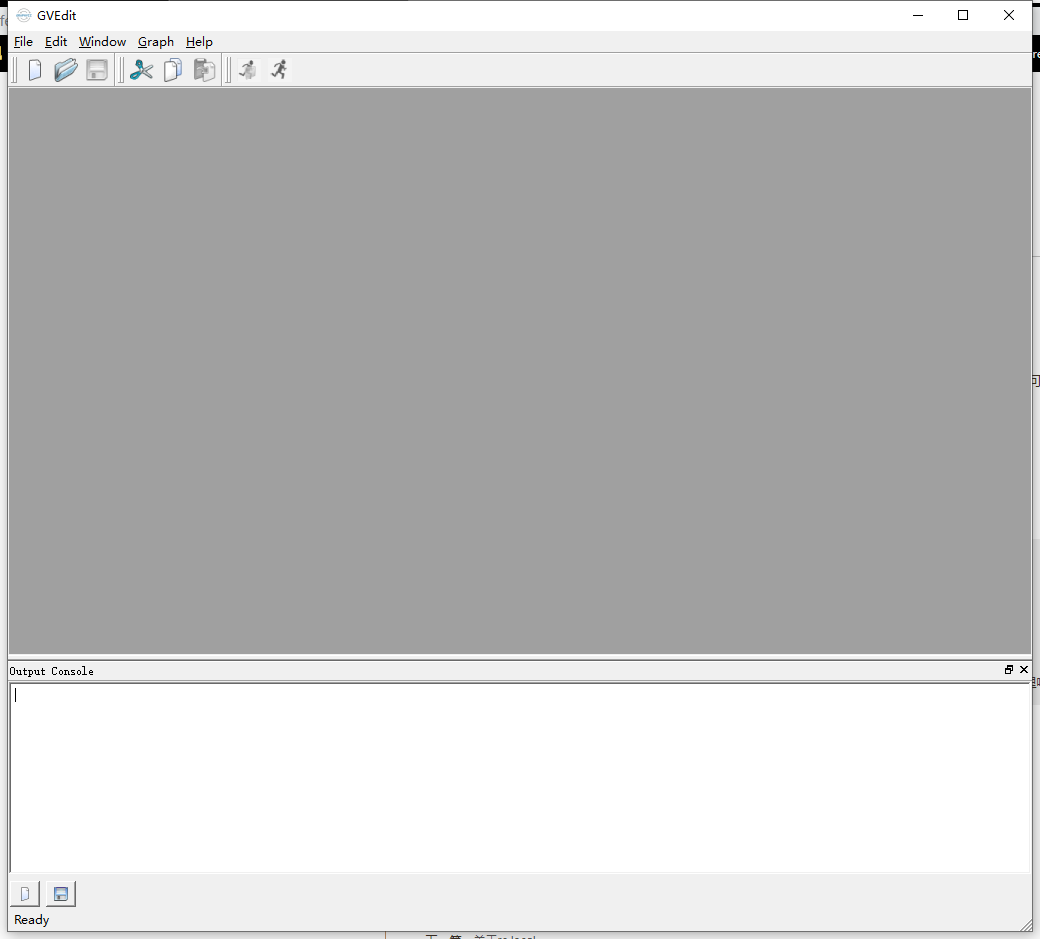

在Graphviz的安装目录`bin`下，有一个`gvedit.exe`的文件，直接运行这个就可以直接看到一下的编辑窗口

基本语法

在菜单File->New创建一个新的文件，然后尝试一下以下的code，在代码里已经有说明，这里就不一一说明了

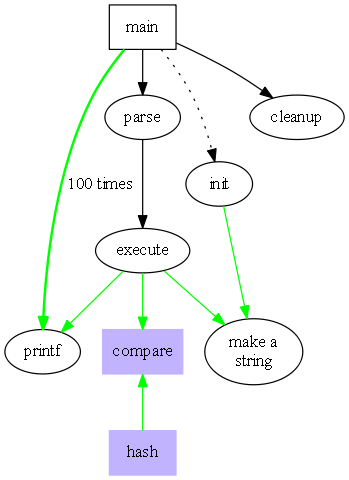

1. 基本原型图

   // graphviz有几种基本的图类型
   // digraph是有向图，graph是无向图，要注意：->用在有向图中，--用在无向图中，不能混用
   digraph G{	// 声明一下图的类型
   size = "5, 5";	//图片大小,这里是5inch，5inch,结尾有无;都可以
   main[shape=box];	/*形状, 注释可以用//,也可以想这种*/
   main->parse[weight=8]	// weight设置这条线的重要性
   parse->execute;
   main->init[style = dotted];	//虚线
   main->cleanup;
   edge[color = green]; 	// 连接线的颜色
   execute->{make_string; printf}	//连接两个
   init->make_string;
   main->printf[style=bold, label="100 times"];	//线的 label
   make_string[label = "make a\nstring"]	// \n, 这个node的label，注意和上一行的区别
   node[shape = box, style = filled, color = ".7.3 1.0"];	//一个node的属性
   execute->compare;
   compare->hash[dir=back] // 连线的方式，有both.none,back,forward
   }




以上的这些就是我比较常用的，至于一些不怎么用的数据结构呀之类的，就靠各位自己学习了
