光栅化

图片或者内容均来自

光栅化设备

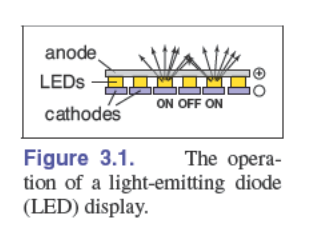

简单介绍了一下显示器的一些特征; 发光式显示设备常见是LED，特点是它是由发光二极管点阵显示的，通过改变LED灯泡的开关组成图像，优点是亮度高成本低，但是缺点是点阵排列无法很密集因此只能用于大面积显示，经不起细看。

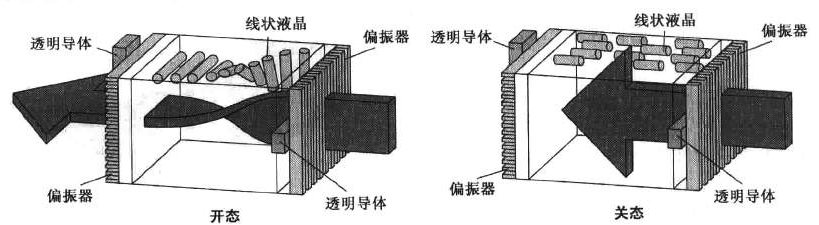

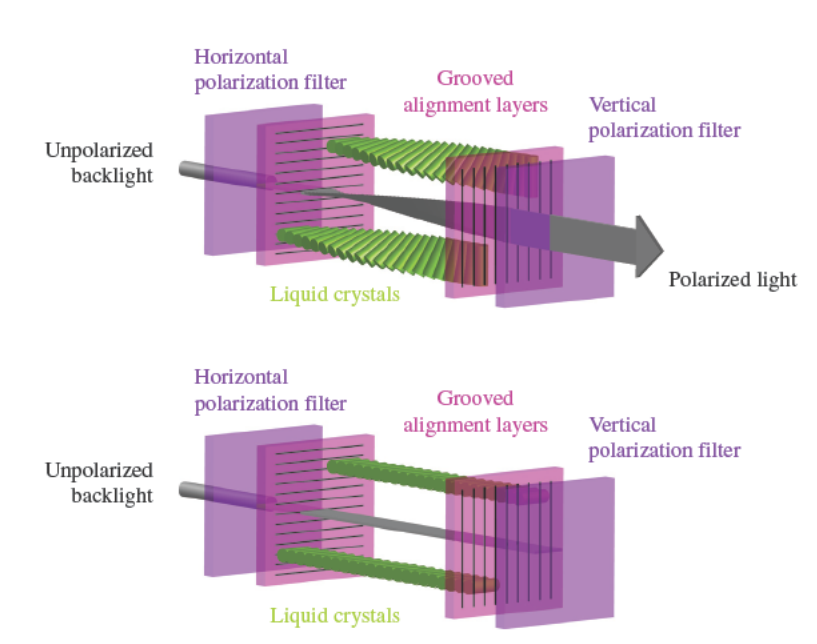

透视式显示设备常见是LCD，是将液晶放在两片导电玻璃之间，液晶面板本身是不发光成像的，是靠两个电极的电场驱动的，令液晶分子扭曲向列的磁场效应，从而遮挡或者通过光线，在电源开关之间产生光暗显示影像，再经过色彩滤光片后，显示影像。

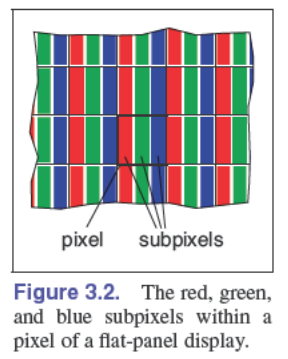

无论LCD还是LED，基本的都有三色在每个像素内！

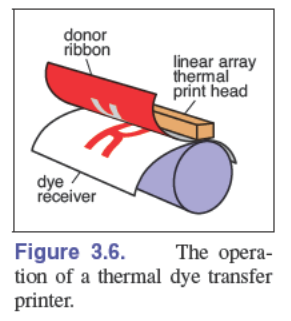

这个方面应该学渲染的比较少去了解这个，我也大致贴个图算了！

类似相机，扫描仪之类的，这里就不说了，自行看书或者google吧。

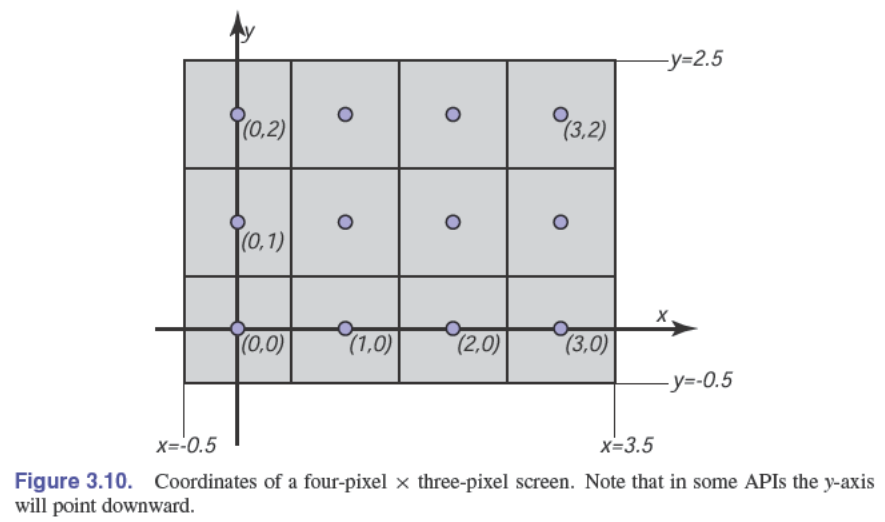

我们知道光栅化图像是一堆存储了颜色和坐标的像素数组。通常使用有序对(i,j)表示像素的索引。

通常取的是中心点！

图像的像素值通常由不同的颜色值组成[0,1]的RGB值，一般用8个二进制位也就是1/255的倍数来表示它，图像的像素按照存储的数据以及数据的大小，有一些不一样的划分：

这种用整数来表示值的方法称为低动态范围LDR，现在也有用浮点数来记录这些值的高动态范围图HDR，通过对值进行截断或近似操作来适配到显示器上。

屏幕在开启的时候并不是真的全黑（但是我们认为它是黑的！），而在显示的时候有各种环境光的反射折射等，使得我们看到的亮度和显示的亮度并不是线性的！

比如显示器输出的是(0,0.5,1)的亮度，我们看到的可以能是(0,0.25,1)的亮度。这里就引入了一个$\gamma$ $0.5=\alpha^\gamma$ $\gamma = \frac{\ln{0.5}}{\ln{\alpha}}$

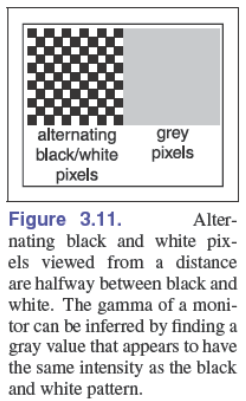

找出0.5（中间亮度）的值，然后套如上面的公式就能计算出$\gamma$值具体的gamma矫正可以参考其他资料

计算机中一般使用的都是Additive Color,三原色是RGB,但是还有一种是 Substractive Color,三原色一般是CMY(也有其他的！)

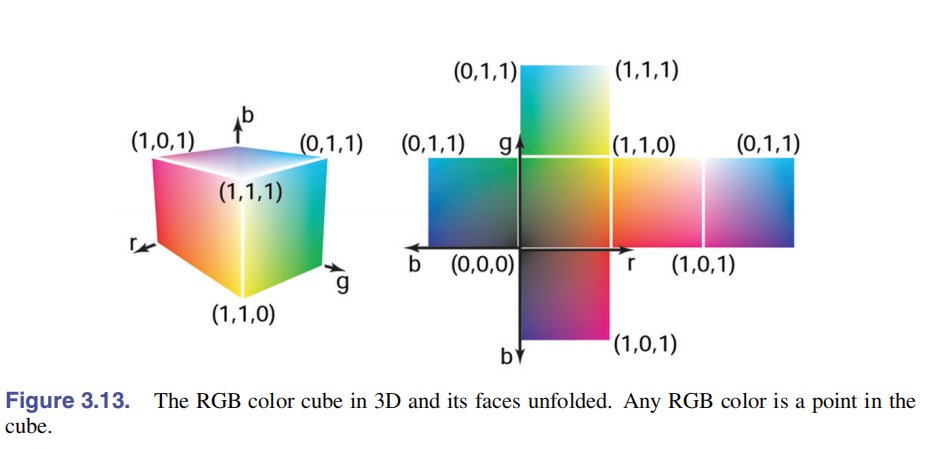

RGB在单位立方体中展开大致如下：

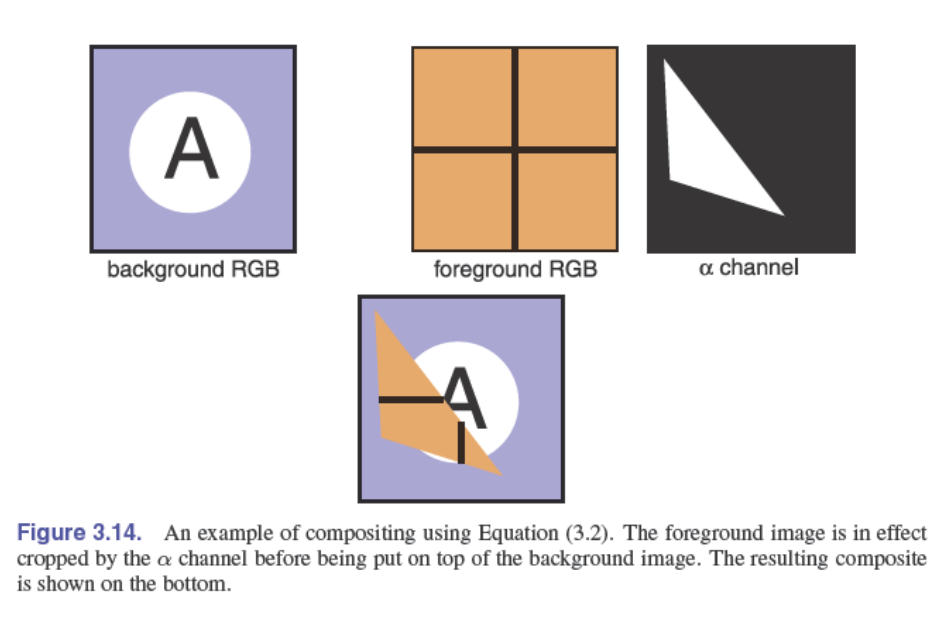

透明一般和其他的图像差不多，只不过只使用其中一个通道！

常见的图像格式有：
